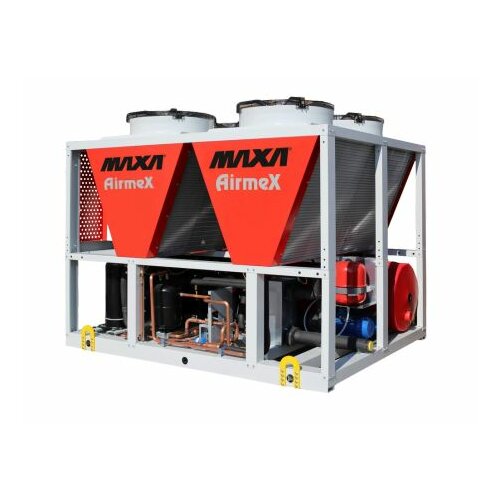

Seria HWA1-A/H 02109÷04345 to wysokowydajne chillery i pompy ciepła chłodzone powietrzem, przeznaczone do instalacji zewnętrznych. Dzięki szerokiej gamie 24 modeli (12 chillerów i 12 pomp ciepła) urządzenia te mogą spełniać różnorodne wymagania systemowe w budynkach komercyjnych, mieszkalnych i przemysłowych. Konstrukcja odporna na warunki atmosferyczne, inteligentny system sterowania oraz zaawansowane komponenty zapewniają niezawodność i wysoką efektywność energetyczną.

Konstrukcja:
Obudowa stalowa ocynkowana ogniowo, malowana proszkowo RAL 7035
Odporna na warunki atmosferyczne i korozję
Możliwość montażu zewnętrznego

Sprężarka:
Hermetyczna sprężarka spiralna (scroll) z wewnętrznym zabezpieczeniem termicznym
Odsprzęgnięta konstrukcyjnie za pomocą gumowych tłumików drgań
Silnik 2-biegunowy (2900 obr./min) chłodzony czynnikiem chłodniczym
Grzałka skrzyni korbowej zapobiegająca mieszaniu oleju z czynnikiem chłodniczym

Czynnik chłodniczy: R410A
Regulacja mocy przez stopniową modulację wydajności

Wymiennik ciepła – strona użytkownika:
Płytowy wymiennik lutowany (AISI 304)
Izolacja: elastyczna pianka elastomerowa (FEF) + pianka PE + warstwa aluminiowa

Maksymalne ciśnienie robocze:
15 bar po stronie wodnej
45 bar po stronie czynnika chłodniczego
Zabezpieczenie przed zamarzaniem: różnicowy wyłącznik ciśnienia

Wymiennik ciepła – strona źródła (powietrze):
Lamelowy wymiennik ciepła z rur miedzianych i aluminium
Karbowane lamele zapewniające wysoką wydajność wymiany ciepła
Obwód podchłodzenia, który optymalizuje pracę zaworu rozprężnego
Każdy wymiennik chłodzony bezpośrednio strumieniem powietrza

Wentylatory:
Osiowe wentylatory 800 mm, elektronicznie sterowane
Silniki bezszczotkowe (EC) z elektronicznym przełączaniem
Łopatki aluminiowe z aerodynamicznym profilem winglet (opcjonalnie pokryte powłoką ochronną)
Płynna regulacja prędkości dla optymalizacji zużycia energii

Układ chłodniczy:
Jeden lub dwa niezależne obiegi chłodnicze wykonane z miedzi
Elektroniczny zawór rozprężny zapewniający precyzyjną kontrolę wydajności
Filtr osuszający z wkładem antykwasowym
Separator ssania dla ochrony sprężarki
Czujniki ciśnienia niskiego i wysokiego
Zawór 4-drogowy umożliwiający przełączanie trybu Lato/Zima

Panel elektryczny:
Zgodność z normą EN 60204
Zasilanie: 400V AC / 3 fazy + PE / 50Hz

Wyposażenie:
Główny wyłącznik drzwiowy
Transformator izolacyjny dla obwodu pomocniczego
Bezpieczniki zabezpieczające sprężarki i wentylatory
Przekaźnik kontroli faz z kalibracją napięcia
Termostatowana wentylacja wewnątrz panelu elektrycznego

System sterowania:
Mikroprocesorowy sterownik z alfanumerycznym wyświetlaczem

Funkcje:
Ochrona przed zamarzaniem (w modelach pomp ciepła)
Regulacja prędkości wentylatorów w trybach odparowania/skraplania
Dynamiczne zarządzanie punktem nastawy
Podwójny punkt nastawy dla zwiększenia elastyczności działania
Obsługa systemów BMS: Modbus / Bacnet / KNX / LonWorks
Sterowanie pracą sprężarek i wentylatorów
Zarządzanie trybem Lato/Zima (tylko dla pomp ciepła)

Dostępne wersje:
HWA1-A/H – Standardowa wersja pompy ciepła
/SL – Wersja wyciszona
/SSL – Wersja superwyciszona
/C – Wersja kanałowa

Akcesoria opcjonalne:
2SFV – Podwójny zawór bezpieczeństwa
BT – Wersja niskotemperaturowa
CC – Kontrola kondensacji do -20°C
CT – Kontrola kondensacji do -10°C
DS – Chiller z odzyskiem ciepła częściowego (desuperheater)
EC – Wentylatory EC (w zestawie w wersjach C, BT, SSL)
GR1/GR2/GR3 – Kraty antywłamaniowe dla obiegu chłodniczego i skraplacza
IM – Wyłącznik magnetotermiczny dla sprężarek i wentylatorów
PD/PS – Pompy cyrkulacyjne (standardowe i wysokociśnieniowe, jedno- i dwuobiegowe)
SL/SSL – Wersje wyciszone i superwyciszone
Hi-TV415 – Sterownik Hi-Touch
i-CR – Zdalny sterownik ścienny
e-LITE – System zdalnego sterowania
FY – Filtr Y-strainer
TE1 – Specjalna uszczelka pompy dla glikolu powyżej 40%

Opcjonalne zestawy hydrauliczne:
/PS – Standardowa pompa ciśnieniowa
/PSAP – Pompa wysokociśnieniowa
/PD – Podwójna standardowa pompa ciśnieniowa
/PDAP – Podwójna pompa wysokociśnieniowa
/PS/SI – Standardowa pompa ciśnieniowa + zbiornik
/PSAP/SI – Pompa wysokociśnieniowa + zbiornik
/PD/SI – Podwójna standardowa pompa ciśnieniowa + zbiornik
/PDAP/SI – Podwójna pompa wysokociśnieniowa + zbiornik
